Сводка TPI | |
Горит индикатор контроля выпускной системы отработавших газов, различные ошибки датчика NOx |
Описание неисправности клиентом/Заключение станции
Горит индикатор выпускной системы отработавших газов, а в блоке управления двигателя одна из следующих ошибок:
| • | 17440 P1032 Датчик NOx-G295, слишком высокий уровень сигнала |
| • | 17441 P1033 Датчик NOx-G295, слишком низкий уровень сигнала |
| • | 17477 P1069 Датчик NOx -G295, сигнал контроля нагрева, короткое замыкание на массу |
| • | 17478 P1070 Датчик NOx -G295, сигнал контроля нагрева, короткое замыкание на плюс |
| • | 17479 P1071 Датчик NOx -G295 сигнал контроля нагрева, недостоверный сигнал |
| • | 17480 P1072 Датчик NOx -G295, сигнал контроля нагрева, электрическая ошибка в цепи тока |
| • | 17444 P1036 Подача управляющего сигнала на нагревательный элемент Датчик NOx, короткое замыкание на плюс |
| • | 17445 P1037 Подача управляющего сигнала на нагревательный элемент Датчик NOx, короткое замыкание на массу |
| • | 17446 P1038 Подача управляющего сигнала на нагревательный элемент Датчик NOx, обрыв цепи |
| • | 17442 P1034 Датчик NOx -G295, сигнал за пределами допуска |
| • | 17443 P1035 Датчик NOx-G295, недостоверный сигнал |
| • | 18528 P2096 Ряд1, Корректировка лямбда за катализатором, превышение границы регулирования обеднения смеси |
Вследствие влажности в выпускной системе возможно проникновение влаги в датчик NOx.

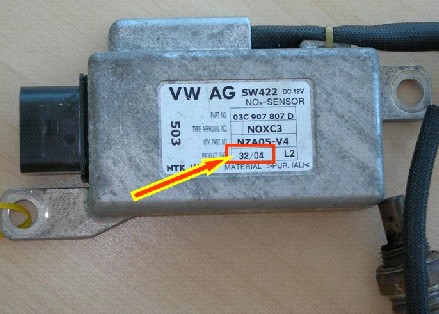

В случае неисправности следует проверить номер детали и дату изготовления датчика NOx.
Номер оригинальной детали старый | Номер оригинальной детали новый | Дата выпуска |
- Touran / Golf V | ||
03C907807 A | 03C907807 D | Календарная неделя (КН) 41/2004 или выше |
03C907807 C | ||
Если дата изготовления установленного датчика NOx находится до даты изготовления в таблице, то датчик подлежит замене.
Далее на автомобилях с буквенным обозначением BLP в соответствии со следующей таблицей необходимо провести обновление программного обеспечения блока управления двигателя:
старый вариант | новый вариант | ||
- Touran / Golf | |||
03C906056 AK | 5808, 6095 | 03C906056 BP | 7002 |
03C906056 AL | 5809, 6096, 6363 | 03C997056 R | 7000 |
03C906056 BN | 7001 | ||
03C906056 AM | 5635, 5810, 6097 | 03C906056 BQ | 7001 |
03C906056 AN | 5811, 6364 | 03C997056 S | 7000 |
03C906056 BR | 7001 | ||
Сервисные предприятия с подключённым к сети диагностическим тестером VAS могут, начиная с календарной недели 35/2005, проводить онлайн-обновление программного обеспечения блока управления через SVM (Система управления версиями программного обеспечения).
Кроме того, все пользователи тестера VAS 5051 получают новую версию программного обеспечения вместе с CD обновления 'Адаптация программного обеспечения блоков управления, версия 015'.
Порядок действий по обновлению программного обеспечения находится в: ⇒ Ведомый поиск неисправностей в разделе Выбор функции/компонента, или в Ведомых функциях, начиная с марочного диска 07.58.00
Коренной идентификатор/вид повреждения/производитель: 2480 / 040 / …
Расчёт в APOS:
Golf FSI (1K*), буквенное обозначение двигателей: BAG, BKG, BLN
HA = основная работа VA = связанные работы | Номер рабочей позиции | Наименование рабочей позиции | Учётные единицы времени (ZE) |
HA | 24 80 19 14 | Снятие и установка блока управления контроля ОГ | 70 ZE |
01 50 00 00 | Ведомый поиск неисправностей/ Ведомые функции | ZE в соответствии с протоколом диагностирования |
Golf FSI (1K*), буквенное обозначение: BLP
HA = основная работа VA = связанные работы | Номер рабочей позиции | Наименование рабочей позиции | Учётные единицы времени (ZE) |
HA | 24 80 19 14 | Снятие и установка блока управления контроля ОГ | 70 ZE |
24 80 25 99 | Блок управления контроля ОГ, адаптация ПО | ZE в соответствии с протоколом диагностирования | |
01 50 00 00 | Ведомый поиск неисправностей/ Ведомые функции | ZE в соответствии с протоколом диагностирования | |
VA | 27 06 89 50 | Зарядка аккумуляторной батареи | 10 ZE |
Touran FSI (1T*), буквенное обозначение: BAG
HA = основная работа VA = связанные работы | Номер рабочей позиции | Наименование рабочей позиции | Учётные единицы времени (ZE) |
HA | 24 80 19 16 | Снятие и установка блока управления контроля ОГ | 50 ZE |
01 50 00 00 | Ведомый поиск неисправностей/ Ведомые функции | ZE в соответствии с протоколом диагностирования |
Touran FSI (1T*), буквенное обозначение: BLP
HA = основная работа VA = связанные работы | Номер рабочей позиции | Наименование рабочей позиции | Учётные единицы времени (ZE) |
HA | 24 80 19 16 | Снятие и установка блока управления контроля ОГ | 50 ZE |
24 80 25 99 | Блок управления контроля ОГ, адаптация ПО | ZE в соответствии с протоколом диагностирования | |
01 50 00 00 | Ведомый поиск неисправностей/ Ведомые функции | ZE в соответствии с протоколом диагностирования | |
VA | 27 06 89 50 | Зарядка аккумуляторной батареи | 10 ZE |
Расчёт в APOS/2:
Golf FSI (1K*), буквенное обозначение двигателей: BAG, BKG, BLN
Таблица | Позиция | Операция | Учётные единицы времени (ZE) |
T10-00 | 7 | 98 | 70 ZE |
STA-02 | 1 | 00 | ZE в соответствии с протоколом диагностирования |
Golf FSI (1K*), буквенное обозначение двигателей: BLP
Таблица | Позиция | Операция | Учётные единицы времени (ZE) |
T10-00 | 8 | 98 | 80 ZE |
STA-02 | 1 | 00 | ZE в соответствии с протоколом диагностирования |
Touran FSI (1T*), буквенное обозначение двигателей: BAG
Таблица | Позиция | Операция | Учётные единицы времени (ZE) |
T10-00 | 5 | 98 | 50 ZE |
STA-02 | 1 | 00 | ZE в соответствии с протоколом диагностирования |
Touran FSI (1T*), буквенное обозначение двигателей: BLP
Таблица | Позиция | Операция | Учётные единицы времени (ZE) |
T10-00 | 6 | 98 | 60 ZE |
STA-02 | 1 | 00 | ZE в соответствии с протоколом диагностирования |
Время, необходимое для применения тестера VAS, в указанный выше расчёт не включено и должно учитываться отдельно. Указанные нормы времени применять только к данной технической информации о продукте (TPI). Опубликованные в данной TPI нормы времени соответствуют состоянию на день издания. Действительными являются актуальные данные в каталоге рабочих позиций.
